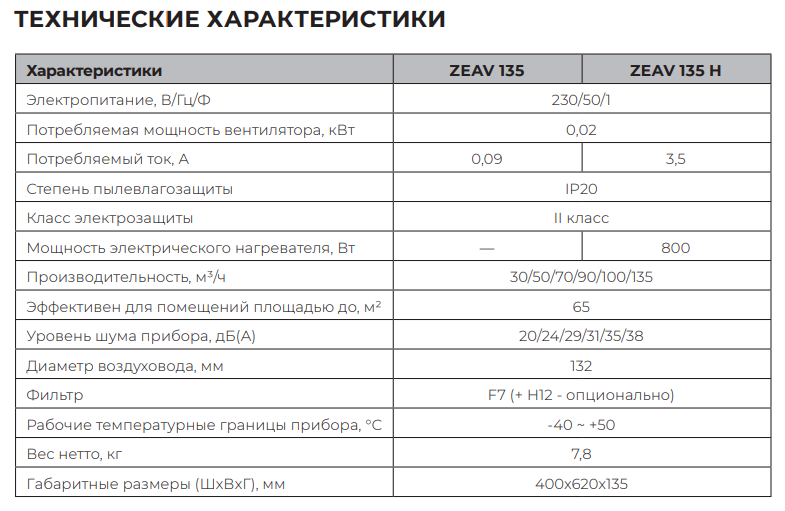

Приточно-очистительный комплекс Zilon EasyAir ZEAV 135

УСТРОЙСТВО ПРИБОРА

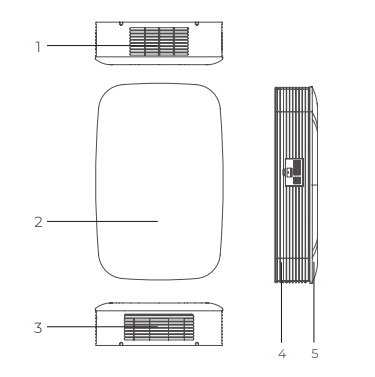

Внешняя конструкция

1. Отверстие для подачи воздуха

2. Светодиодный индикатор

3. Рециркуляционное отверстие

4. Корпус

5. Передняя панель



Внутренняя конструкция прибора

1. Отверстие для подачи воздуха

2. Блок управления

3. Блок вентилятора

4. Блок датчиков

5. Датчик наружной температуры

6. PTC нагреватель (для моделей, оснащенных электрическим нагревателем)

7.Фильтрующие вставки (F7; (H12 + carbon — опция))

8. Датчик приточной температуры

9. Привод приточного клапана

10. Сетчатый предфильтр

11. Клапан приточного воздуха

12. Клапан рециркуляционного воздуха

ЭКСПЛУАТАЦИЯ ПРИБОРА

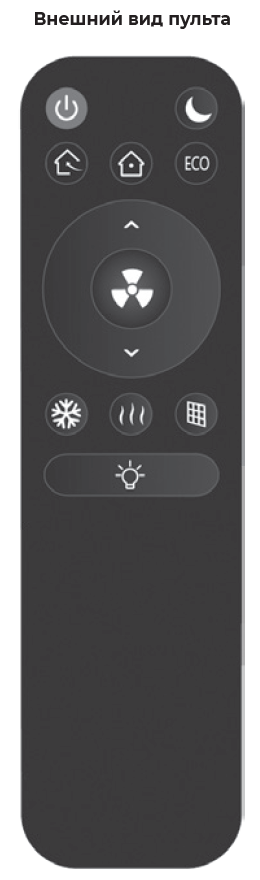

Прибор имеет 4 основных режима ра-боты и 2 дополнительных режима: «ECO» и «Защита от конденсации»  Тип теку-щего режима прибора отображается в нижней части лицевой панели установки  Для изменения режима работы необходимо нажать кнопку с соответствующим режимом на пульте управления



Режим приточной вентиляции

Режим приточной вентиляции предназначен для подачи свежего уличного воздуха в помещение  В данном режиме прибор осуществляет забор уличного воздуха, очищает его в секциях фильтра, подогревает до комфортной температуры с помощью нагревателя (для моделей, оснащенных электрическим нагревателем)

При этом клапан рециркуляционного воздуха закрыт, а клапан приточного воздуха открыт  В режиме при-точной вентиляции можно изменить производительность вентилятора с помощью кнопок: «<» — уменьшить производительность, «>» — увеличить производительность  Для моделей, оснащенных электрическим нагре-вателем необходимую температуру воздуха, подаваемого в помещение, можно устанавливать с помощью кнопок «+» и «-» на пульте управления  Кроме того, для моделей с нагревателем, при уличной температуре ниже 0 °С нагреватель включается принудительно без возможности отключения



Режим рециркуляции

Режим рециркуляции предназначен для очистки и подогрева воздуха внутри помещения

В данном режиме прибор осуществляет забор воздуха из помещения, очищает его в в секциях фильтра, подогревает до комфортной температуры с помощью нагрева-теля (для моделей, оснащенных электрическим нагревателем)  При этом клапан рециркуляционного воздуха открыт, а кла-пан приточного воздуха закрыт  В режиме рециркуляции можно изменить производительность вентилятора с помощью кнопок: «<» — уменьшить производительность, «>»  — увеличить производительность, а так же установить необходимую температуру воздуха, подаваемого в помещение, с помо-щью кнопок «+» и «-» на пульте управления



Ночной режим

Ночной режим предназначен для подачи свежего уличного воздуха в помещения в ночной период времени  В данном режи-ме прибор работает практически бесшумно и осуществляет забор уличного воздуха, очищает его в секциях фильтра, подогревает до комфортной температуры (для моделей, оснащенных электрическим нагревателем) и подает воздух в помещение  Кроме того, для моделей с нагревателем, при уличной температуре ниже 0 °С нагреватель включается принудительно без возможности отключения  При этом клапан рециркуляционного воздуха закрыт, а клапан приточного воздуха открыт

В ночном режиме можно изменить только температуру воздуха, подаваемого в помещение, с помощью кнопок «+» и «-» на пульте управления. Производительность вентилятора минимальная, регулировка производительности недоступна



Режим «ECO»

Режим «ECO» рекомендуется использо-вать во время длительного отсутствия людей в помещении  В данном режиме прибор работает в энергосберегающем режиме за счет минимальной скорости вентилятора и низкой температуры по-даваемого воздуха (+10  °С)  Забор свеже-го воздуха осуществляется с улицы, затем он очищается в секциях фильтра, подогревается до заданной температуры +10 °С с помощью нагревателя (для моделей, оснащенных электрическим нагревателем) и подается в помещение  При этом клапан рециркуляционного воздуха закрыт, а клапан приточного воздуха открыт  Переход в режим «ECO» возможен из любого основного режима, для этого необходимо нажать кнопку «ECO» на пульте управления  Для отключения режима «ECO» необходимо нажать кнопку «ECO» повторно



Режим «Защита от конденсации» (дополнительный)

Режим «Защита от конденсации» рекомендуется использовать при низких уличных температурах, высокой относительной влажности в помещении в том случае, когда возможно образование конденсата на корпусе прибора либо в его внутренней части  Для активации данного режима, зажмите соответствующую кнопку на пульте управления



При активации данного режима при уличной температуре 0 °С и выше, комплекс ра-ботает по следующему циклу:

1)  Режим приточной вентиляции − 30 минут

2)  Режим рециркуляции − 30 минут



При активации данного режима в диапазо-не уличных температур 0   –20 °С, комплекс работает по следующему циклу:

1)   Первые 2 часа — работа в режиме рециркуляции

2)  Режим приточной вентиляции − 5 минут

3)  Режим рециркуляции − 10 минут

Чередование режимов приточной вентиляции и рециркуляции будет происходить до отключения режима «Защита от конден-сации»

При уличной температуре менее -20 °С, комплекс будет постоянно работать в режиме рециркуляции



При уличной температуре ниже -40 °С прибор возможно эксплуатировать только в режиме рециркуляции  При выключении прибора воздушный клапан приточного воздуха закрывается в течение 1 минуты  Обесточивание прибора перед полным закрытием оставит клапан в текущем положении, что приведет к проникновению уличного воздуха в помещение, и, при определенных условиях − к повреждению прибора

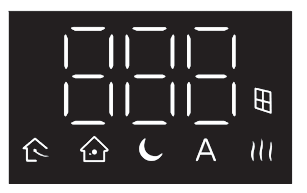

Внешний вид дисплея

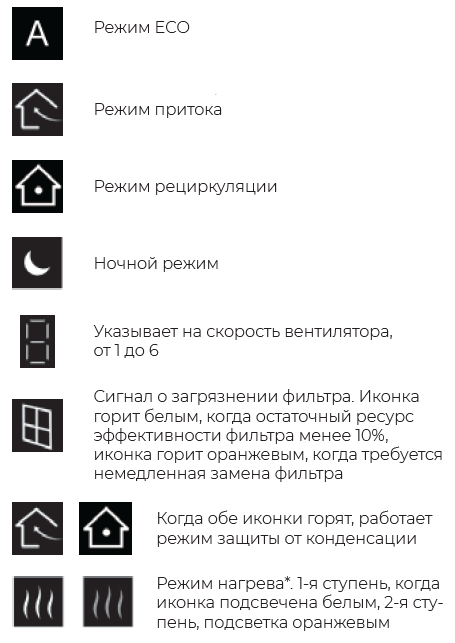

Описание дисплея



* Для установок оснащенных электрическим нагревателем.







ЗАМЕНА И УСТАНОВКА НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

1. Снимите основные фильтры, произведя операции 1-3 пункта 10 данной инструкции (глава «Замена и обслуживание фильтров»).

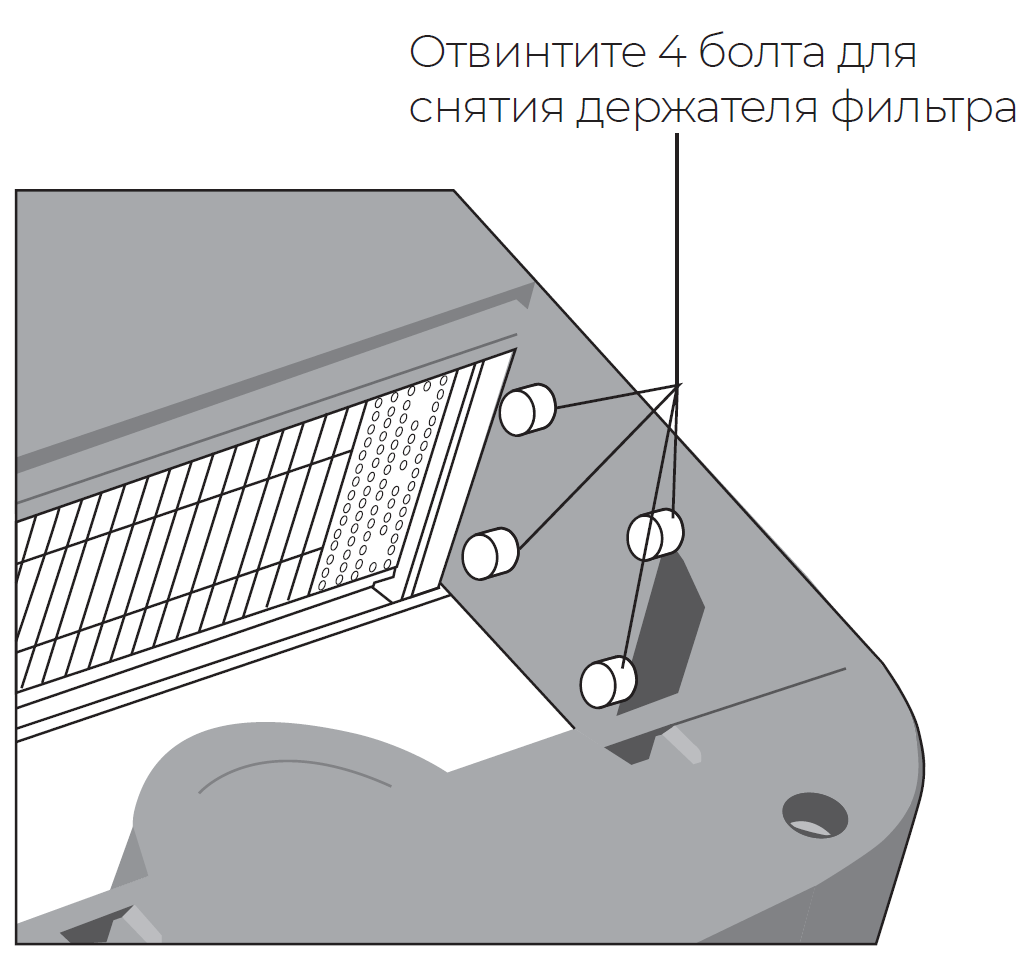

2. Демонтируйте держатель фильтра, расположенный в правой части прибора, отвинтив 4 болта.

3. Соедините 3-pin проводной разъём нагревателя с соответствующим разъёмом накорпусе прибора. Убедитесь в том, что соединение надежно зафиксировано.

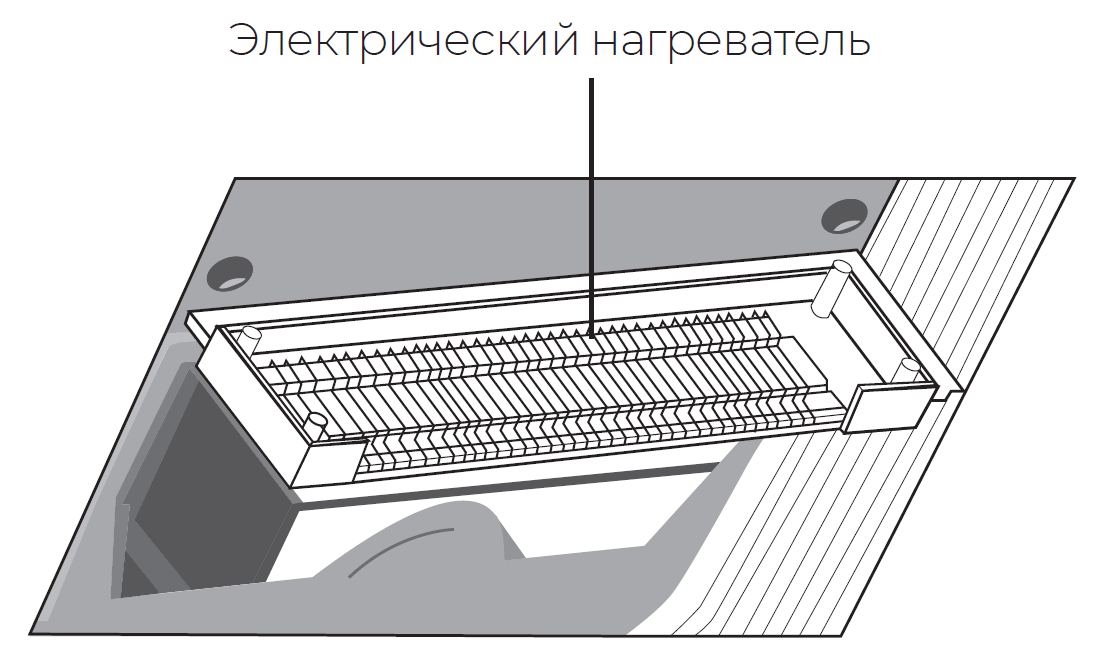

4. Установите нагреватель в соответствующую позицию.

5. Зафиксируйте положение нагревателя, завинтив 2 болта.

6. Установите обратно держатель фильтра, демонтированный ранее в п.2.

7. Установите обратно фильтрующие вставки.

8. Установите обратно крышку отсека фильтров и переднюю панель.
